Končana analiza temeljnega vzroka puščanja cevovoda sistema za varnostno vbrizgavanje

Končana je analiza temeljnega vzroka (Root Cause Analysis – RCA) puščanja cevovoda ne eni izmed dveh linij sistema varnostnega vbrizgavanja (SI-53), zaradi katerega je bila elektrarna oktobra 2023 nepričakovano zaustavljena. Analiza je bila posredovana na Upravo RS za jedrsko varnost (URSJV).

Laboratorijske porušne preiskave materialov, izvedene za določitev neposrednega vzroka puščanja, so potekale v vroči celici v specializiranem laboratoriju v ZDA.

Pri preiskavah so bili prisotni tudi strokovnjaki Inštituta za kovinske materiale in tehnologije (IMT) iz Ljubljane. V analizo temeljnega vzroka odpovedi pa so bili vključeni strokovnjaki dobavitelja (Westinghouse) in s strani URSJV pooblaščene organizacije iz Slovenije in Hrvaške (Strojna fakulteta, Ljubljana, Inštitut Jožef Stefan, Ljubljana, ter Fakulteta za elektrotehniko in računalništvo, Zagreb) ter strokovnjaki NEK.

Analiza je pokazala, da sta temeljna vzroka odpovedi povezana s pomanjkljivim načrtovanjem cevovoda za varnostno vbrizgavanje v reaktorsko posodo (SI-53), saj pri projektiranju niso bile ustrezno upoštevane temperaturna razslojenost (toplotna stratifikacija) cevi ob določenih obratovalnih pojavih v elektrarni niti temperaturne spremembe zaradi stalnega kroženja vode v cevovodu med obratovanjem (toplotno utrujanje).

Kot smo že poročali, smo med izrednim remontom 2023 puščajoči cevovod v celoti zamenjali. Ob tem smo preventivno zamenjali tudi drugi cevovod, ki ima enako nalogo, vendar nekoliko drugačno konfiguracijo. Po dodatnih preiskavah drugega cevovoda ni bilo odkritih odstopanj.

Trenutno potekajo termomehanske in trdnostne analize, ki bodo podlaga za morebitne dodatne ukrepe in izboljšave, ki jih namerava izvesti NEK, da bi povečala odpornost na razmere, ki sta jim izpostavljena cevovoda.

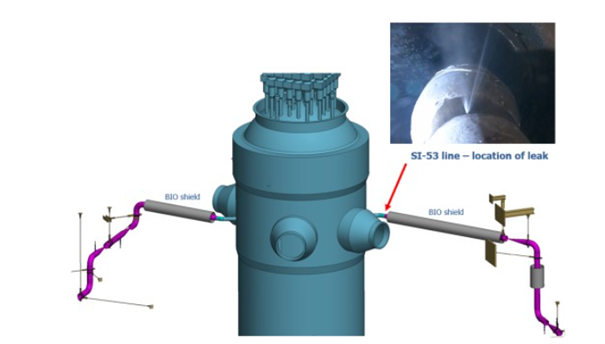

Slika 1: Mikro- in makrolokacija puščanja cevovoda SI-53

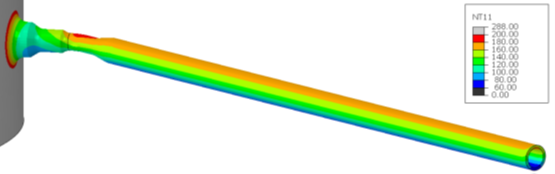

Slika 2: Računalniški prikaz temperaturne razslojenosti cevi ob nizkem pretoku vode s strani SI-sistema

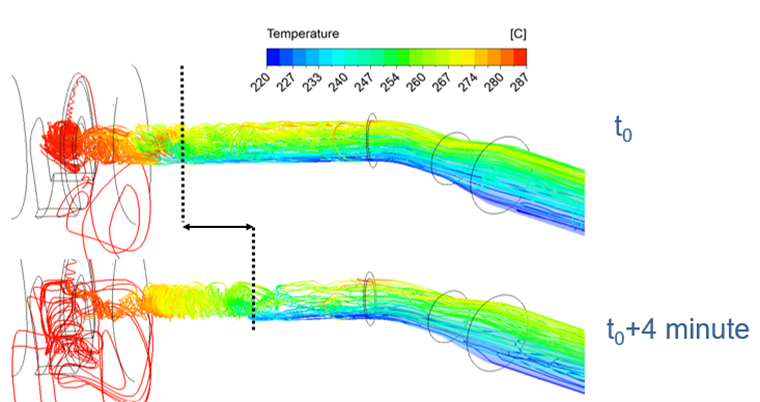

Slika 3: Računalniška simulacija pretakanja vode v z ventilom zaprti cevi SI-53
